GAMME AN2000/AN2500
COMPACT

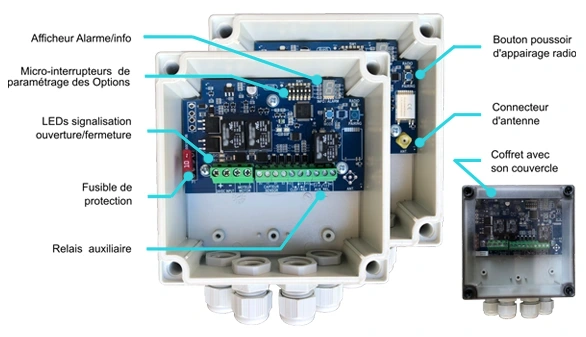

Coffrets : AN2005 / AN2010 / AN2502 /AN2510

Pour moteurs sans carte de pilotage embarquée tous types de capteurs, alimentation externe à prévoir.
Simplicité d'utilisation
Avec ou sans radio intégrée
Auto-diagnostique par afficheur + leds





Format compact
au plus près du moteur à capteur universel

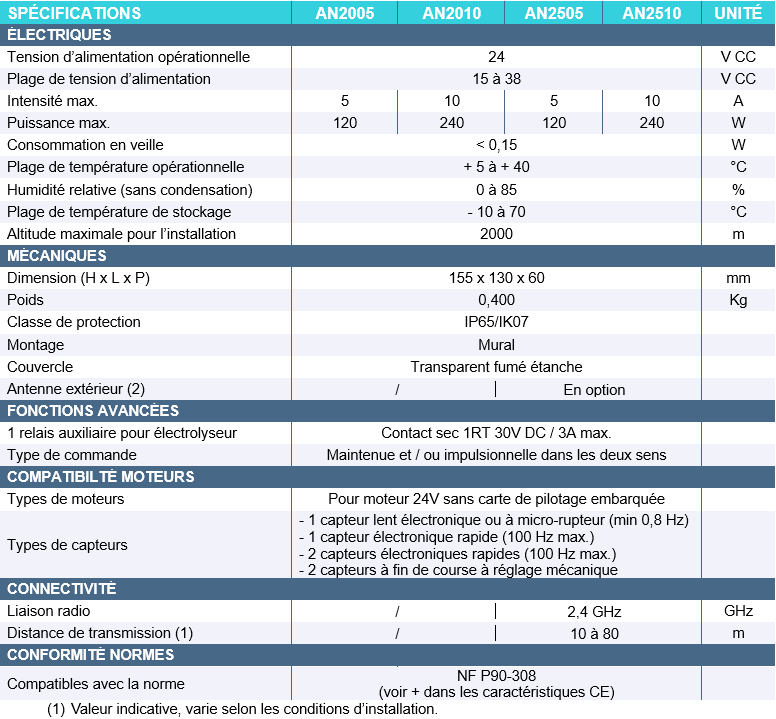

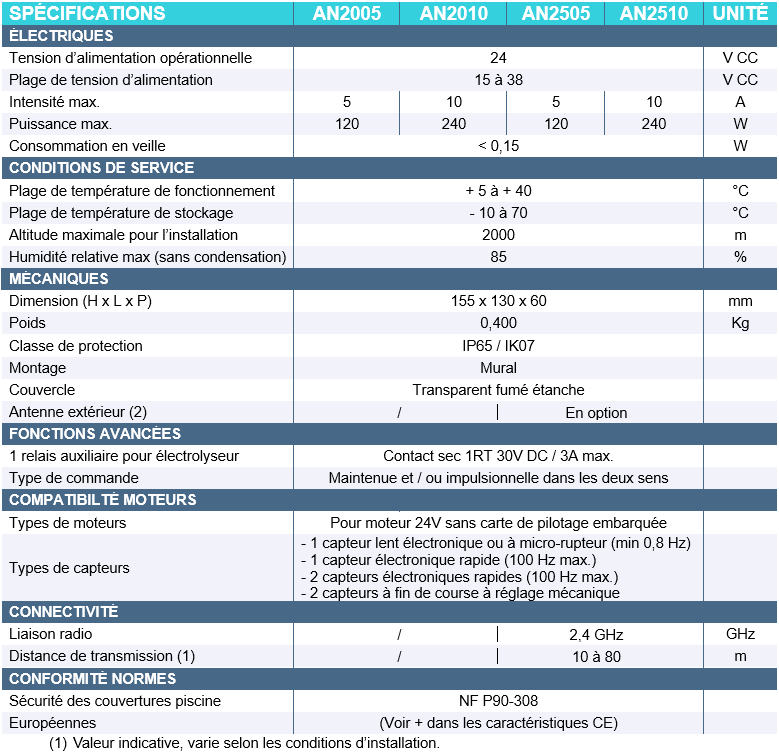

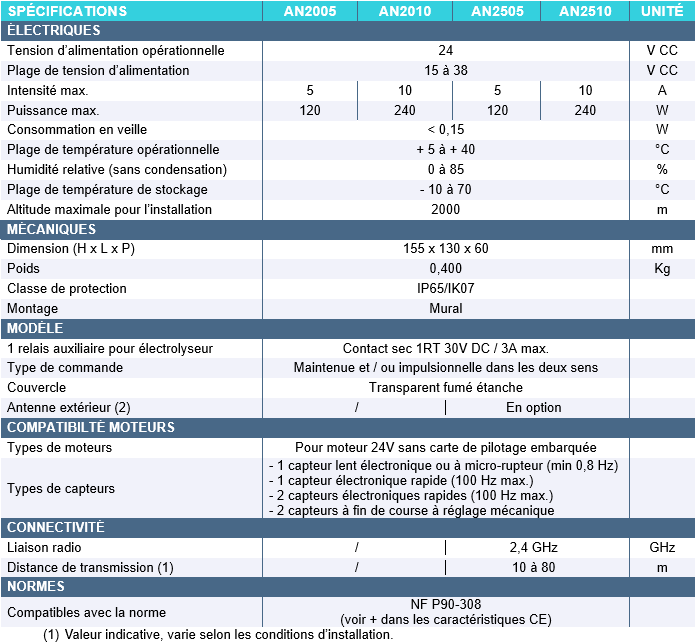

CARACTÉRISTIQUES
AN2505
Radio intégrée avec antenne optionnelle
Puissance max. 120W
(HxLxP) 155x130x60 mm ; 0,4Kg
Compatibilité :
Moteurs 24V 5A tous types de capteurs
AN2510
Radio intégrée avec antenne optionnelle
Puissance max. 240W
(HxLxP) 155x130x60 mm ; 0,4Kg
Compatibilité :
Moteurs 24V 10A tous types de capteurs
AN2005
Puissance max. 120W
(HxLxP) 155x130x60 mm ; 0,4Kg
Compatibilité :
Moteurs 24V 5A tous types de capteurs
AN2010
Puissance max. 240W
(HxLxP) 155x130x60 mm ; 0,4Kg
Compatibilité :
Moteurs 24V 10A tous types de capteurs
Liaison radio
2,4 GHz

Permettant de faire communiquer sans fil, un coffret avec des accessoires comme un clavier de commande, des relais auxiliaires, la liaison radio codée offre une grande sécurité de transmission et limite l'installation de câbles électriques.
Capteur moteur
Rapide ou lent ou à fin de course mécanique

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.
Ces coffrets sont en mesure de piloter tous les types de capteurs-moteurs existants sur le marché, soit les capteurs suivants :

- 1 capteur codeur lent électronique ou à micro-rupteur (min 0,8 Hz)
- 1 à 2 capteurs codeurs électroniques rapides (100 Hz max)
- 2 fins de course à réglage mécaniques
Commande O/F
Maintenue ou impulsion

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.
A noter : la commande impulsionnelle à la fermeture est interdite en France.
Option frein
Équipement externe

Certains équipements de la piscine nécessitent un arrêt ou un régime différent quand le volet est ouvert ou fermé. Ce relais auxiliaire dispose d'un contact sec permettant de modifier ou d’arrêter le fonctionnement de l’électrolyseur ou d'une pompe quand le volet est fermé.
Relais
Équipement externe

Certains équipements nécessitent un arrêt ou un régime différent quand le volet est ouvert ou fermé. Ce relais auxiliaire est piloté par la carte électronique et permet par un contact sec de modifier le fonctionnement de l’électrolyseur ou de la pompe quand le volet est fermé ou de communiquer avec la centrale de pilotage des équipements de la piscine.

Extension possible de 2 relais supplémentaires avec le boitier AN1106.
Diagnostic
Par affichage

À la mise sous tension le microprocesseur réalise un auto-diagnostic du coffret et toute anomalie est signalée par un caractère sur l’afficheur. De même en cours de fonctionnement, différents points sont surveillés et les anomalies sont signalées sur l’afficheur, offrant ainsi une véritable aide pour y remédier.
Indice de protection
IP 65

Le produit produit a été conçu et réalisé pour résister à toute pénétration de poussière et de projection d’eau, assurant ainsi une grande longévité. A ce titre Il est qualifié IP65.
QR code
Notice Web détaillée

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.
Garantie
3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.
Norme
Européenne

La réglementation européenne exige un niveau de sécurité et de qualité pour garantir à l'utilisateur un usage avec un niveau de risque le plus faible possible. Nos produits sont conçus et réalisés pour répondre à ce niveau d'exigence et à ce titre porte le marquage CE.
Conformité
NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.
Fabrication
Française

Nous concevons et fabriquons nos produits en France, assurant un contrôle qualité rigoureux. Le montage des composants électroniques, ainsi que l'assemblage final et test du coffret, sont réalisés directement dans nos ateliers.
Emballage
Contenu

Ces produits sont fournis dans un emballage carton les protégeant pendant le transport, et les fournitures suivantes sont jointes :

    - Embase percée + couvercle étanche
- Presse-étoupes adaptés
OPTIONS
AN0605
Alimentation externe
AN0610
Alimentation externe
AN0705
Alimentation externe avec relais
AN0710
Alimentation externe avec relais
AN1166
Frein électronique dynamique
AN1106
Boitier relais auxiliaire radio
(Double contact sec pour piloter un électrolyseur et une pompe)
AN1401
Télécommande murale
radio 4 boutons
AN1421
Télécommande murale
radio à code
AN1431
Télécommande portative
à double sécurité
AN1146
Antenne radio externe
