GAMME AN3500
SOLAIRE

Coffrets : AN3505 / AN3510

Pour moteurs sans carte de pilotage embarquée quelque soit le capteur, fonctionne sur batterie Pb 12V ou 24V.

Contrôleur de charge des batteries intégrées avec optimisation de l'ensoleillement
Consommation en veille < 1mA
Module radio intégré
Pilotage relais auxiliaire déporté
Auto-diagnostique par afficheur + leds







Format compact
pour une installation sans câble

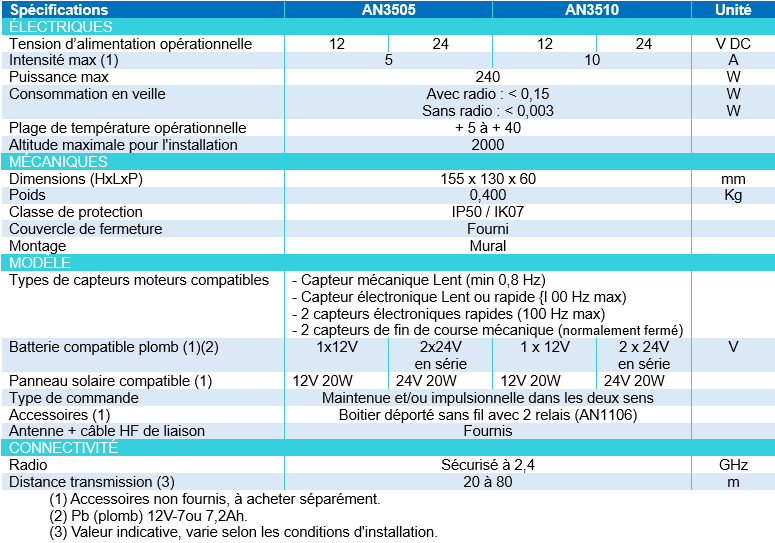

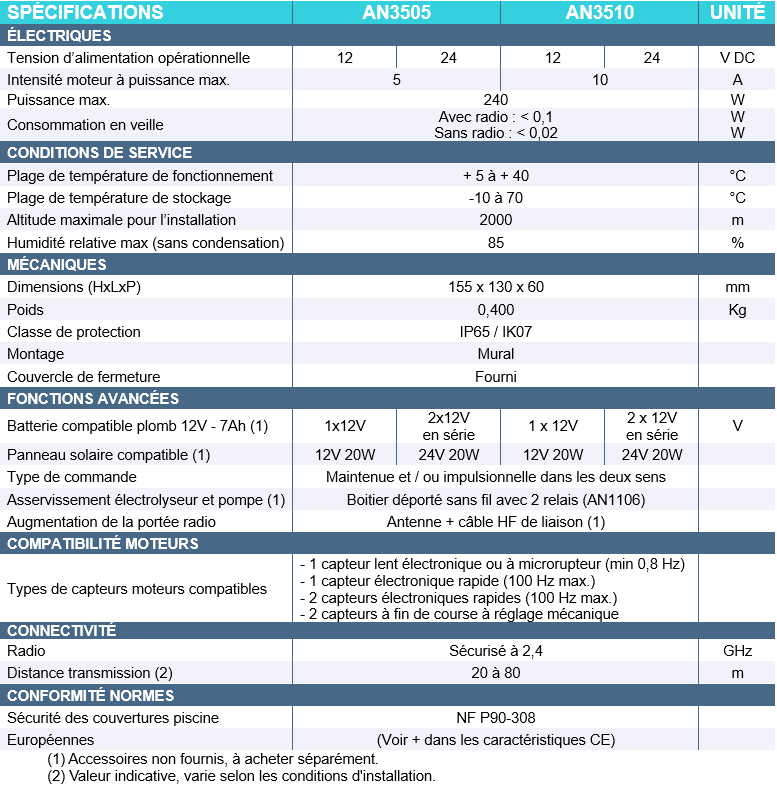

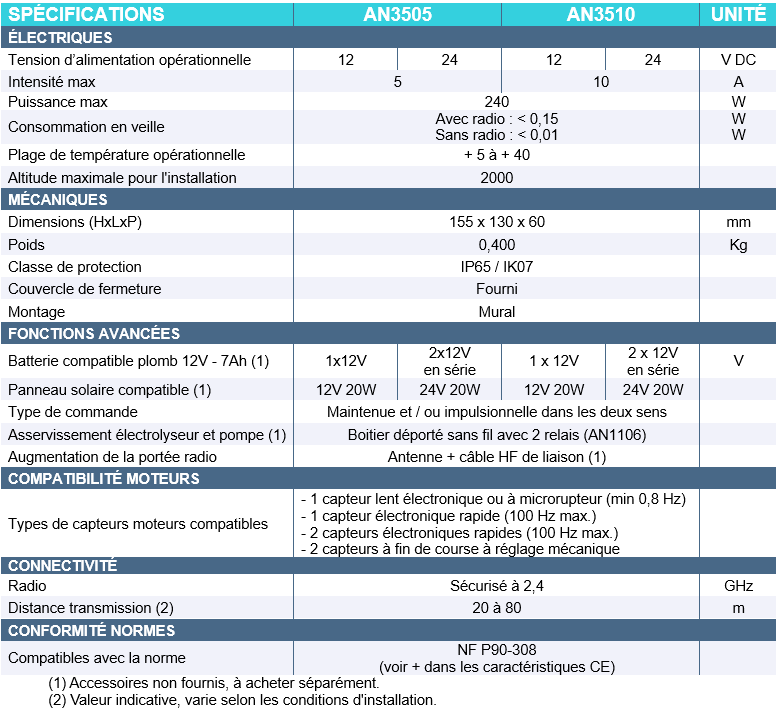

CARACTÉRISTIQUES

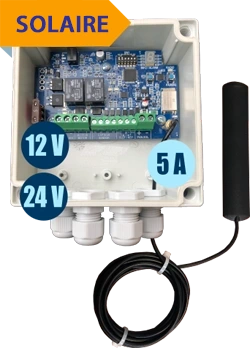

AN3505
Radio intégrée avec antenne optionnelle
Puissance max. 240 W
(HxLxP) 291x245x87mm ; 0,4Kg
Compatibilité :
Moteurs 12V ou 24V jusqu'à 5A
tous types de capteurs
Compatibilité :
Panneaux solaires 12V ou 24V / 20W max

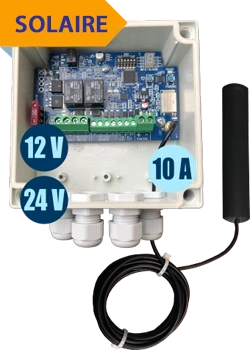

AN3510
Radio intégrée avec antenne optionnelle
Puissance max. 240 W
(HxLxP) 291x245x87mm ; 0,4Kg
Compatibilité :
Moteurs 12V ou 24V jusqu'à 10A
tous types de capteurs
Compatibilité :
Panneaux solaires 12V ou 24V / 20W max
Alimentation
Solaire et chargeur batterie

Ce coffret peut être relié à une batterie et à un panneau solaire permettant de faire fonctionner le moteur du volet de manière autonome sans câble électrique à tirer.

Chargeur électronique intelligent pour augmenter la durée de vie des batteries qui sont protégées contre les surcharges et les décharges profondes. Optimisation de la charge même à faible ensoleillement.
Liaison radio
2,4 GHz

Permettant de faire communiquer sans fil, un coffret avec des accessoires comme un clavier de commande, des relais auxiliaires, la liaison radio codée offre une grande sécurité de transmission et limite l'installation de câbles électriques.
Relais
Équipement externe optionnel

Ce coffret ne possède pas de relais auxiliaire pour éviter le câblage entre la piscine et le système de filtration c'est pourquoi il est équipé d'un module radio pour piloter un boitier de 2 relais auxiliaires sans fil (AN1106) en option.
Capteur moteur
Rapide ou lent ou à fin de course mécanique

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.
Ces coffrets sont en mesure de piloter tous les types de capteurs-moteurs existants sur le marché, soit les capteurs suivants :

- 1 capteur codeur lent électronique ou à micro-rupteur (min 0,8 Hz)
- 1 à 2 capteurs codeurs électroniques rapides (100 Hz max)
- 2 fins de course à réglage mécaniques
Commande O/F
Maintenue ou impulsion

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.
A noter : la commande impulsionnelle à la fermeture est interdite en France.
Option frein
Anti-poussée d'Archimède

Le volet de la piscine flotte, car ses lames sont plus légères que l'eau. Cette flottabilité entraîne une traction vers le haut lorsqu'il se déroule (poussée d'Archimède), ce qui peut entraîner un mauvais positionnement ou même des dommages au volet. Pour contrer ce phénomène, le coffret est doté d'une prise permettant de connecter le frein optionnel AN1166.
Diagnostic
Par affichage

À la mise sous tension le microprocesseur réalise un auto-diagnostic du coffret et toute anomalie est signalée par un caractère sur l’afficheur. De même en cours de fonctionnement, différents points sont surveillés et les anomalies sont signalées sur l’afficheur, offrant ainsi une véritable aide pour y remédier.
Indice de protection
IP 65

Le produit produit a été conçu et réalisé pour résister à toute pénétration de poussière et de projection d’eau, assurant ainsi une grande longévité. A ce titre Il est qualifié IP65.
QR code
Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.
Garantie
3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.
Norme
Européenne

La réglementation européenne exige un niveau de sécurité et de qualité pour garantir à l'utilisateur un usage avec un niveau de risque le plus faible possible. Nos produits sont conçus et réalisés pour répondre à ce niveau d'exigence et à ce titre porte le marquage CE.
Conformité
NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.
Fabrication
Française

Nous concevons et fabriquons nos produits en France, assurant un contrôle qualité rigoureux. Le montage des composants électroniques, ainsi que l'assemblage final et test du coffret, sont réalisés directement dans nos ateliers.
Emballage
Contenu

Ces produits sont fournis dans un emballage carton les protégeant pendant le transport, et les fournitures suivantes sont jointes :

    - Embase percée + couvercle étanche
- Presse-étoupes adaptés
(antenne non comprise)
OPTIONS
AN1401
Télécommande murale
radio 4 boutons
AN1421
Télécommande murale
radio à code
AN1431
Télécommande portative
à double sécurité
AN1146
Antenne radio externe
AN1106
Boitier relais auxiliaire radio
Double contact sec pour piloter un électrolyseur et une pompe
AN1166
Frein électronique dynamique
