Caracteristiques AN3500

GAMME AN3500 SOLAIRE

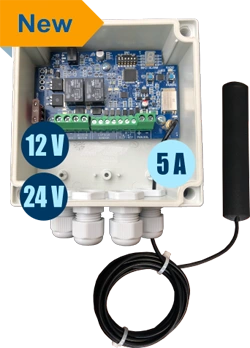

AN3505

Puissance max. 240 W

(HxLxP) 291x245x87mm ; 0,4Kg

Compatibilité :

Moteurs 12V ou 24V jusqu'à 5A

tous types de capteurs

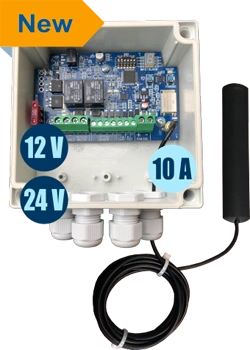

AN3510

Puissance max. 240 W

(HxLxP) 291x245x87mm ; 0,4Kg

Compatibilité :

Moteurs 12V ou 24V jusqu'à 10A

tous types de capteurs

Caractéristiques AN3500

Alimentation

Solaire et chargeur batterie

Ce coffret peut être relié à une batterie et à un panneau solaire permettant de faire fonctionner le moteur du volet de manière autonome sans câble électrique à tirer.

Chargeur électronique intelligent pour augmenter la durée de vie des batteries qui sont protégées contre les surcharges et les décharges profondes. Optimisation de la charge même à faible ensoleillement.

Liaison radio

2,4 GHz

Permettant de faire communiquer sans fil, un coffret avec des accessoires comme un clavier de commande, des relais auxiliaires, la liaison radio codée offre une grande sécurité de transmission et limite l'installation de câbles électriques.

Relais

Équipement externe optionnel

Ce coffret ne possède pas de relais auxiliaire pour éviter le câblage entre la piscine et le système de filtration c'est pourquoi il est équipé d'un module radio pour piloter un boitier de 2 relais auxiliaires sans fil (AN1106) en option.

Capteur moteur

Rapide ou lent ou à fin de course mécanique

Les fabricants de moteurs utilisent différents systèmes de capteur pour suivre la rotation du moteur qui anime le volet.

Ces coffrets sont en mesure de piloter tous les types de capteurs-moteurs existants sur le marché, soit les capteurs suivants :

- 1 capteur codeur lent électronique ou à micro-rupteur (min 0,8 Hz)

- 1 à 2 capteurs codeurs électroniques rapides (100 Hz max)

- 2 fins de course à réglage mécaniques

Commande O/F

Maintenue ou impulsion

Dans les pays où elle est autorisée, la commande impulsionnelle permet de manœuvre le volet sans action prolongée sur le contacteur d’Ouverture/Fermeture. Les coffrets de cette gamme permettent de sélectionner le type de commande.

A noter : la commande impulsionnelle à la fermeture est interdite en France.

Option frein

Anti-poussée d'Archimède

Le volet de la piscine flotte, car ses lames sont plus légères que l'eau. Cette flottabilité entraîne une traction vers le haut lorsqu'il se déroule (poussée d'Archimède), ce qui peut entraîner un mauvais positionnement ou même des dommages au volet. Pour contrer ce phénomène, le coffret est doté d'une prise permettant de connecter le frein optionnel AN1166.

Diagnostic

Par affichage

À la mise sous tension le microprocesseur réalise un auto-diagnostic du coffret et toute anomalie est signalée par un caractère sur l’afficheur. De même en cours de fonctionnement, différents points sont surveillés et les anomalies sont signalées sur l’afficheur, offrant ainsi une véritable aide pour y remédier.

Indice de protection

IP 65

Le produit produit a été conçu et réalisé pour résister à toute pénétration de poussière et de projection d’eau, assurant ainsi une grande longévité. A ce titre Il est qualifié IP65.

QR code

Notice Web détaillée + Quick start

Pour pouvoir installer ou utiliser nos coffrets de la manière la plus simple et efficace possible, une notice détaillée est accessible sur le net. Un QR code présent sur l’étiquette collée à l’extérieur du coffret vous permet d’y accéder facilement.

Garantie

3 ans

Nos produits sont garantis trois ans à compter de leur date d'achat. Dans le cadre d'une utilisation conforme si un défaut survient et après expertise dans nos ateliers, nous réparons ou remplaçons le produit.

Norme

Européenne

La réglementation européenne exige un niveau de sécurité et de qualité pour garantir à l'utilisateur un usage avec un niveau de risque le plus faible possible. Nos produits sont conçus et réalisés pour répondre à ce niveau d'exigence et à ce titre porte le marquage CE.

Conformité

NF P 90-308

Les équipements de sécurité pour l'accès aux piscines, en particulier les volets, sont régis par la norme NF P 90-308. Nos produits ont été conçus pour leur permettre de la respecter.

Fabrication

Française

Nos produits sont conçus et fabriqués en France. En particulier le montage des composants électroniques, le contrôle des cartes électroniques et le montage du coffret sont réalisés dans nos ateliers.
